System podłogowy z kratownicą do instalacji biofiltracyjnych

Oczyszczanie powietrza na wysokim poziomie

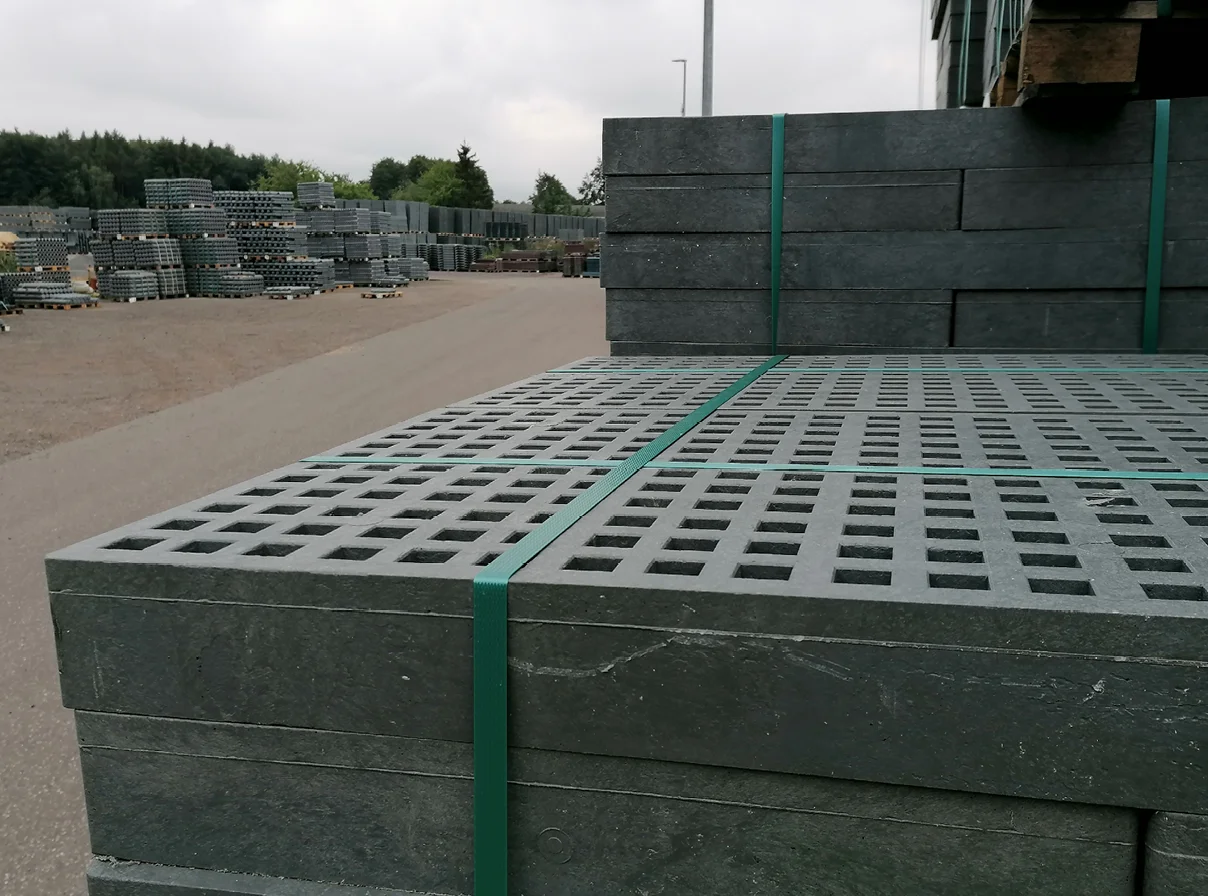

Nasza podłoga z kratownicą wykonana z recyklingowego tworzywa sztucznego Hanit została zaprojektowana specjalnie do zastosowań w instalacjach biofiltracyjnych. Jako podłoże wentylacyjne i napływowe, nasze rozwiązanie systemowe stanowi trwałą i ekonomiczną alternatywę dla tradycyjnych modeli z drewna, stali lub betonu, ponieważ te materiały nie wytrzymują na dłuższą metę w ciepłym i wilgotnym mikroklimacie oraz przy silnych obciążeniach chemicznych w biofiltrach. Uszkodzenia spowodowane rozkładem lub korozją są nieuniknione, co prowadzi do zaburzeń w cyrkulacji powietrza i konieczności regularnych prac konserwacyjnych. W przypadku tradycyjnych materiałów wymiana podłogi jest prędzej czy później nieunikniona.

Rozwiązanie odporne na chemikalia

Nasza podłoga z kratownicą Hanit z recyklingowego tworzywa sztucznego sprawdza się znacznie lepiej w ekstremalnych warunkach panujących w instalacjach biofiltracyjnych, ponieważ wytrzymały materiał jest odporny na chemikalia, kwasy i mikroorganizmy. Hanit wytrzymuje również temperatury do 50°C przy prawie 100% wilgotności powietrza przez długi czas. Wysokie obciążenia mechaniczne nie stanowią problemu dla wytrzymałego tworzywa sztucznego, dzięki czemu nasza kratownica może być obciążana pojazdami o łącznej masie do 3 ton. Hanit zapewnia długotrwałą cyrkulację powietrza bez potrzeby konserwacji i jest już stosowany w różnych obszarach, takich jak kompostowanie, oczyszczalnie ścieków, zakłady przetwarzania odpadów oraz przemysł spożywczy i paszowy.

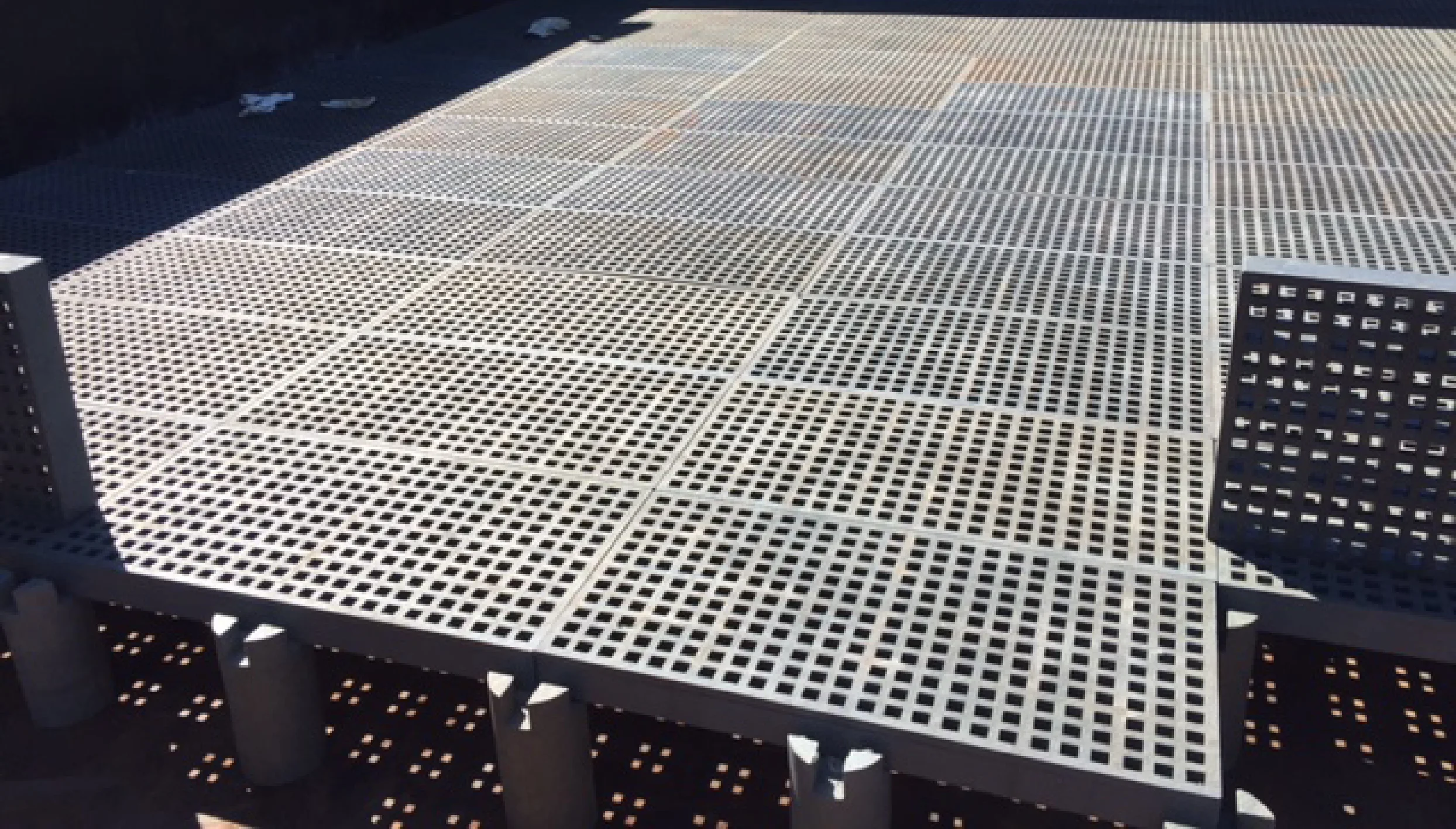

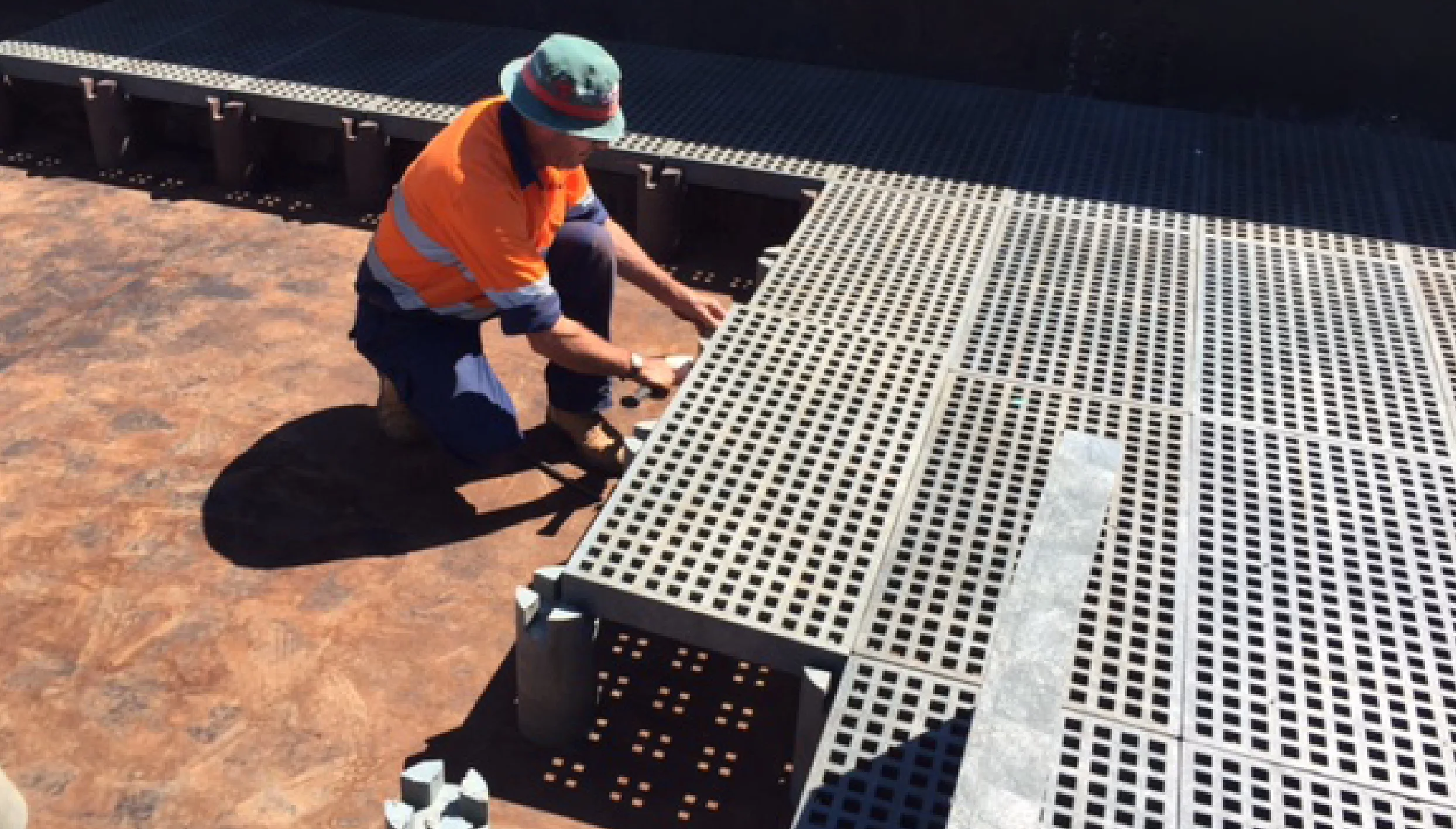

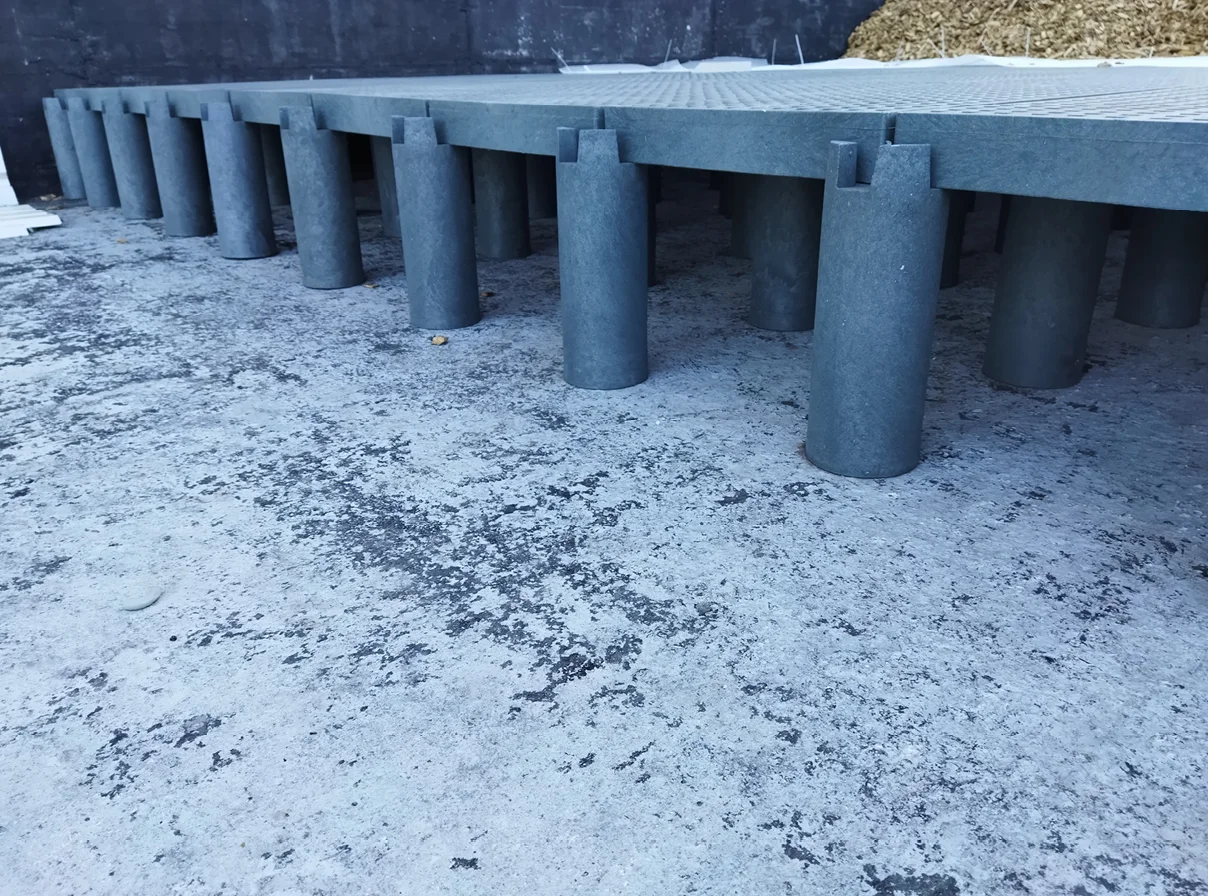

Montaż naszego systemu podłogowego z kratownicą jest niezwykle prosty i szybki. Kratownice są łatwo nakładane na szczyty wsporników, a dzięki niewielkiej wadze elementów można je szybko zainstalować bez specjalistycznych maszyn, używając jedynie narzędzi dostępnych w handlu. W razie potrzeby możliwe jest elastyczne dostosowanie podłogi z kratownicą do warunków lokalnych, co oznacza, że można dopasować na przykład wysokość podpór lub głębokość wanien podłogowych. System umożliwia także realizację wszelkich wymiarów i kształtów filtrów – nawet filtry okrągłe mogą być łatwo zainstalowane.

Właściwości materiału Hanit

Podłoga wentylacyjno napływowa z recyklingowego tworzywa sztucznego

Indywidualne rozwiązania z Hanit

Numer: 6000522

Nasze produkty z zakresu systemu Hanit można elastycznie dostosować do indywidualnych wymagań klientów.

Skontaktuj się z nami – wspólnie znajdziemy odpowiednie rozwiązanie.

Projekt referencyjny

Oczyszczalnia Wschodnia | Melbourne, Australia

Melbourne Water to państwowa agencja, która kontroluje i zarządza większością wód powierzchniowych oraz dostaw wody w Melbourne, w Australii. Obejmuje to zbiorniki wodne, jeziora, tereny podmokłe, rzeki oraz systemy kanalizacyjne i odwadniające miasta. Oczyszczalnia Wschodnia znajduje się na południowo-wschodnich przedmieściach i wykorzystuje innowacyjne technologie do przekształcania ścieków w recyklingowaną wodę klasy A. Zakład oczyszcza 330 milionów litrów ścieków dziennie, co stanowi prawie połowę odpływu ścieków z miasta. Biofiltr działa jako główny system kontroli zapachów i obsługuje przepływ 248 000 m³/h. Jest podzielony na 5 biofiltrów z 6 komorami o wymiarach 13,5 x 9,5 x 1,2 m każda.

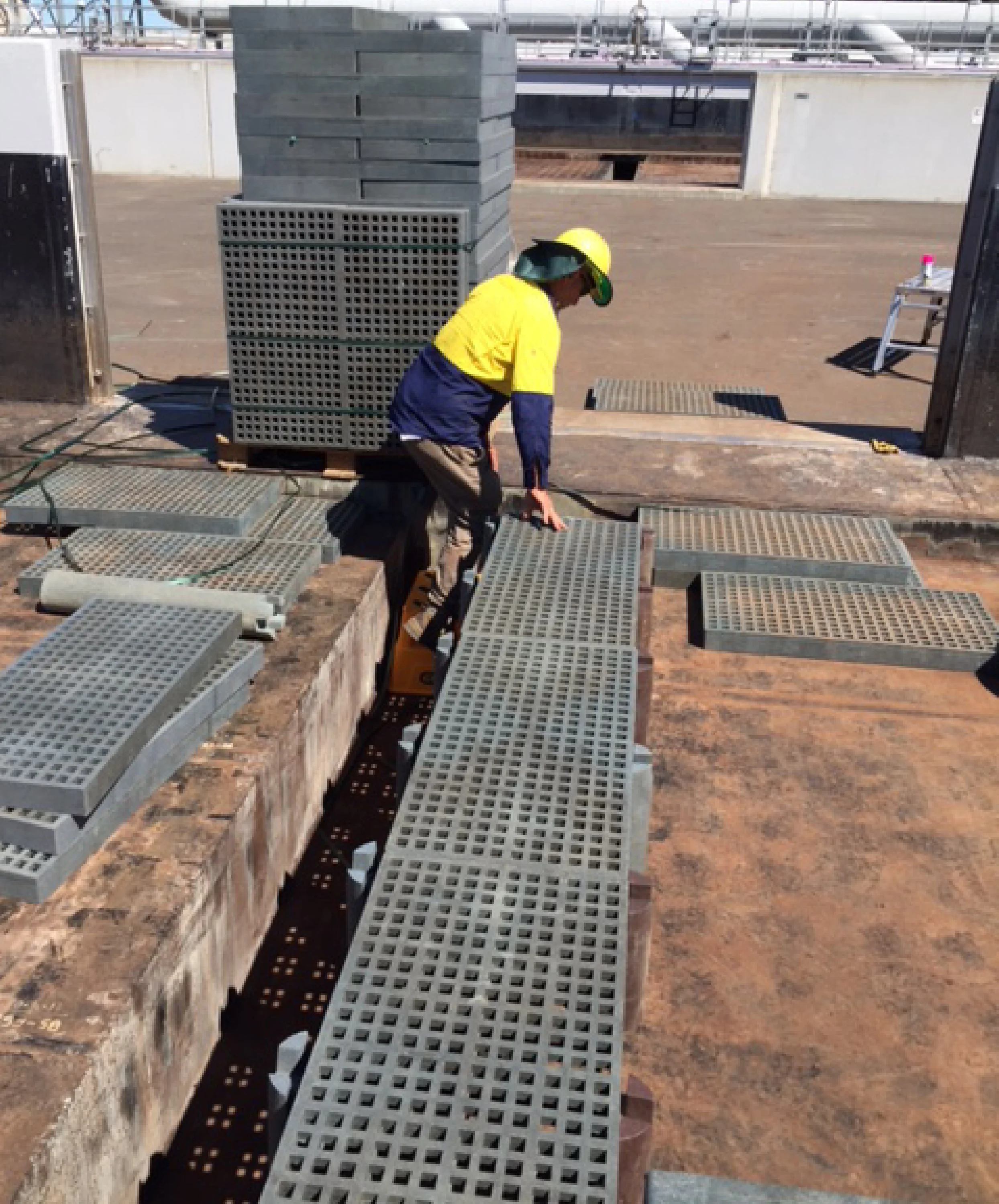

W 2017 roku biofiltr musiał zostać odnowiony z powodu znacznego zużycia. W ramach przetargu firma Bioaction, specjalizująca się w usługach kontroli zapachów i redukcji korozji w systemach ściekowych, otrzymała zlecenie na renowację. Wkrótce potem firma rozważyła możliwość wykorzystania płyt z recyklingowego tworzywa sztucznego Hanit i zaangażowała HAHN Plastics jako partnera technicznego w projekt. Podczas pierwszej wizyty w terenie stwierdzono znaczące zużycie i inne problemy. Okazało się, że pierwotna konstrukcja wykazywała wiele niedociągnięć, w tym brak wydajności i niską sprawność biofiltrów. Dużym wyzwaniem było również spełnienie wymogów środowiskowych, co ostatecznie skłoniło Melbourne Water do rozbudowy systemu o nowy 6-komorowy biofiltr, aby zwiększyć pojemność.

W fazie planowania firma Bioaction przeprowadziła symulacje CFD (Computational Fluid Dynamics), aby ocenić zalety wykorzystania tworzywa Hanit. Model wykazał, że konstrukcja z płyt Hanit zwiększyła efektywną powierzchnię przepływu i poprawiła dystrybucję powietrza w biofiltrach. Po udanej realizacji projektu okazało się, że rozwiązanie oferowało znaczące korzyści w zakresie konstrukcji podłoża. Wykorzystanie osobnych podpór o różnych wysokościach umożliwiło dalszą optymalizację przepływu powietrza, a rozszerzenie systemu nie było już konieczne, co pozwoliło Melbourne Water na znaczne oszczędności.

Projekt został pomyślnie zakończony w czerwcu 2017 roku. Zrealizowano go zgodnie z oczekiwaniami, zapewniając szybką i łatwą instalację, a także korzyści ekonomiczne, co spotkało się z pełnym zadowoleniem klienta.
